一、環(huán)氧樹脂地坪漆的分類

按使用溶劑的不同，分為溶劑環(huán)氧樹脂地坪漆和無溶劑環(huán)氧樹脂地坪漆兩大類，其中無溶劑環(huán)氧樹脂地坪漆以水性環(huán)氧樹脂地坪漆為主。

從施工的難易程度和性價比來分，最常用的有環(huán)氧樹脂薄涂地坪漆和水性環(huán)氧地坪漆。



二、環(huán)氧樹脂薄涂地坪漆

1、性能特點：（防塵、防潮、耐磨）

便于清潔、施工快捷、維護方便、造價低廉；

附著力強、柔韌性好、耐沖擊；

厚度0.3～0.5mm。

2、使用年限

一般3～5年

3、施工工藝

基本工藝：基層處理→涂刷封底底漆→批刮膩子→打磨、吸塵→涂刷色漆→涂刷罩面清漆

（1）全新混凝土地面或全新水磨石地面施工工藝

①現(xiàn)場封閉，施工人員進入場地，劃分施工區(qū)，禁止閑雜人員進出，為了確保施工質(zhì)量廠方不得安排交叉施工。

②地面處理：a、清潔鏟除雜質(zhì)；b、用膩子補平坑洞；c、用打磨機滿地打磨進行拉毛處理，以利于底涂的滲透，增加附著力。

③涂裝施工： 施工結(jié)構(gòu)圖

a、上封閉底漆，油漆用量0.125kg/m²。

b、刮涂膩子，油漆用量0.025kg/m²。 -----面 層

c、上環(huán)氧色漆二遍（A：B=1：1）， -----色漆層

油漆用量0.35kg/m²。 -----膩子層

d、用A組清漆罩面，無色---底漆，油漆用量0.15kg/m²。--水泥面。每平方米用油漆約0.65kg

（2）舊基層面上施工的施工工藝

A、打磨,清潔衛(wèi)生；B、敲除空鼓部位；C、局部強力洗凈劑處理；D、基面缺陷的修復(fù)；E、裂縫的修復(fù)；F、裂縫的修復(fù)；G、涂底層涂料；H、涂表層裝飾涂料。

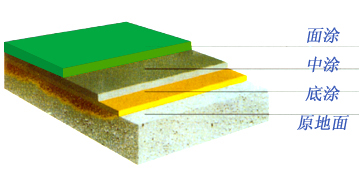

4、施工剖面圖

三、水性環(huán)氧樹脂地坪漆

1、特點：防塵、防腐、防潮、耐磨，便于清潔、施工快捷、維護方便、造價低廉。

2、厚度：一般為0.2-0.3mm。

3、使用期限：一般為3─5年。



4、施工工藝

（1）全新混凝土地面或全新水磨石地面的施工工藝

A、打磨地面，然后清掃、吸塵；

B、用用專用底漆滾涂打底（視基面吸油情況而定），以加強基面和封閉水泥表層毛細(xì)孔，增強油漆附著力；

C、用地板漆膩子滿刮，干后鏟平或打磨平整，清掃表面灰塵；

D、用專用色漆滾涂于膩子層上兩遍色漆，使色澤一致；

E、需要劃線的，用分色紙貼好后，涂刷２遍所指定顏色地板漆，干后撕去分色紙；

F、清理一次，去凈表面顆粒；

G、用專用面漆罩面，增強漆面硬度、耐磨強度和光澤度。

（2）舊基層面上施工的施工工藝【同二～3～（2）】。



5、施工剖面圖







四、普通環(huán)氧樹脂地坪漆造價：

約22 元/公斤。包工包料單價：25-45元/平方米（根據(jù)厚度）。



五、介紹造價較高使用壽命較長的環(huán)氧樹脂石英砂漿自流平地坪漆

一、產(chǎn)品特性:

耐磨、耐沖擊、硬度強、防化學(xué)溶劑及酸、堿、鹽介質(zhì)腐面，衛(wèi)生無毒、易清洗等。

二、適用范圍

適用于重工業(yè)地坪，要求耐磨性能強，耐沖擊性的電子、機械、通訊設(shè)備、儀器儀表、食品、飲料、醫(yī)藥、化工、造紙 、煙草、塑料、文體用品等制造車間地面，特別需要跑叉車、汽車、重手推車的停車場 、倉庫等走道。以及其它有重機械行走之場所的潔凈耐磨地坪，或舊地面、粗糙地面的翻新。

三、施工工藝：

⑴ 檢測原素地情況：素地耐壓、抗沖擊、強度、平整度、有無松動、油污、干燥（含水率≤8%）。

⑵ 素地處理：首先用磨機對素地進行打磨，凹凸不平處需磨平，潮濕的地方烘干，然后清理吸塵，使其達到：平整、無松動、無油污、干燥（含水率≤8%）。

⑶ 底涂：加入密著劑和滲透劑再攪拌均勻，使樹脂具有低粘度和高滲透性，使底涂滲透到地下，對地面增強附著力。

⑷ 石英砂漿層（或金剛砂）：使用HE—30的環(huán)氧樹脂中涂復(fù)合材料加入1—3倍的石英砂（或金剛砂）攪拌均勻，用鏝刀涂裝底涂，增強地面平整度，厚度及提高地板機械性能。

⑸ 批涂：砂漿層固化后，用HE—30中涂料，均勻的批在石英砂漿層上，達到密封砂漿層的細(xì)孔，增強地板的韌性。

⑹ 彩色面涂：待中涂固化后，打磨，吸塵清理完后，使用HE—40面涂，涂裝上面涂覆蓋力好、耐磨、著色自由、光潔且有鏡面效果。

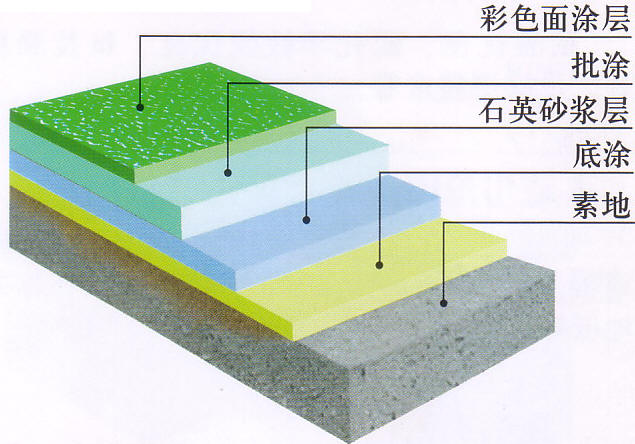

四、施工工藝圖





五、其它特點：

1、使用壽命（正常）5—8年；

2、顏色可無限調(diào)配；

3、厚度：適合1mm—1.5mm。

五、技術(shù)指標(biāo)：



項  目	單 位	指  標(biāo)
抗壓強度	Ｍpa	>70
抗沖擊強度	Ｊ／cm2	１.８
拉伸強度	Ｍpa	>1６
吸水率	％	０.１－０.５
收縮率	％	１
粘接強度（與水泥）	Ｍpa	≥２
鉛筆硬度	H	≥0.8
耐磨性（750g/500r)	g	≤0.02
耐鹽水    ３％		10個月無變化
耐H2SO4  ３０％		10個月無變化
耐NaOH． ５０％		12個月無變化
耐HNO3		不耐
